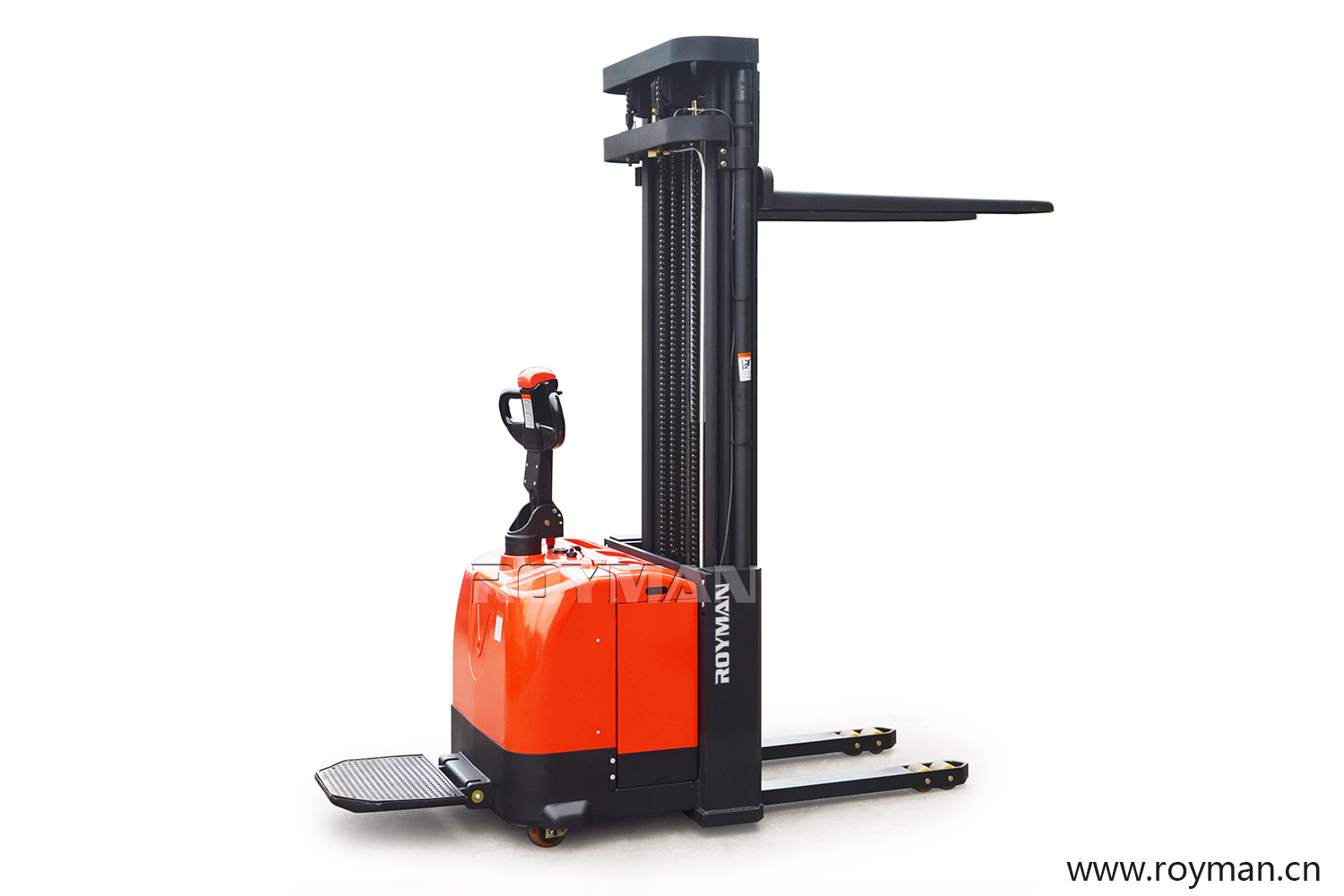

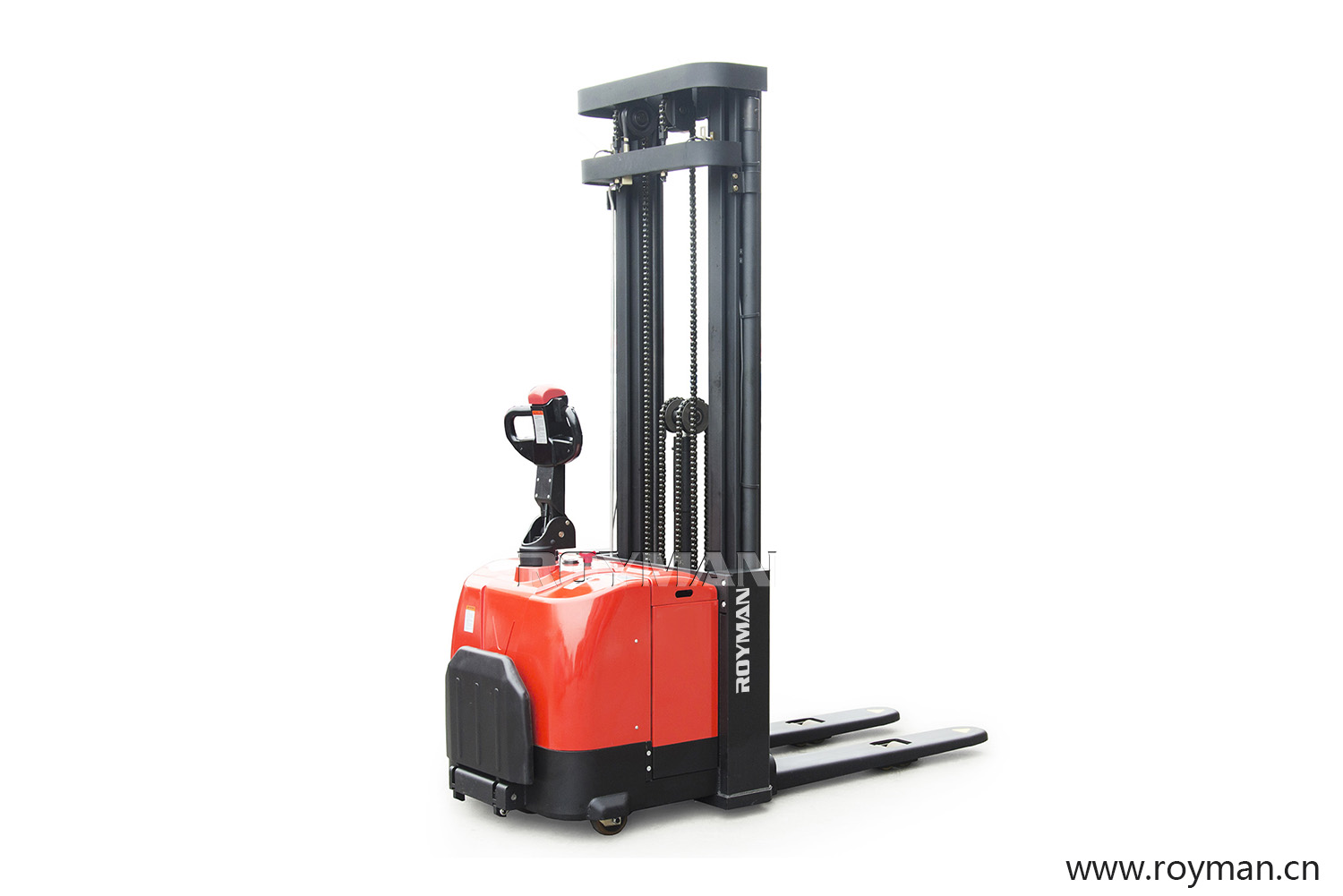

CDD14-cdd16合力叉车同款AC16全电动堆高车在总1.4t-1.6吨全电动堆高叉车，提升高度2米3M4米5米最高高度5.8米，配EPS电机助力转向，进口控制器 全自由提升门架、弯道减速等，全电动托盘堆垛车国内最佳产品。
产品性能说明：
◆AC交流驱动系统使整车反应更迅速，控制更精确，运行更平稳，电瓶使用寿命更长。
◆特殊设计的交流驱动电机，提供更强动力。
◆使用最新的电子转向手柄，能有效的降低工作所需的力度和强度。极大减轻转向所需力量，提高驾驶的稳定性和舒适性。

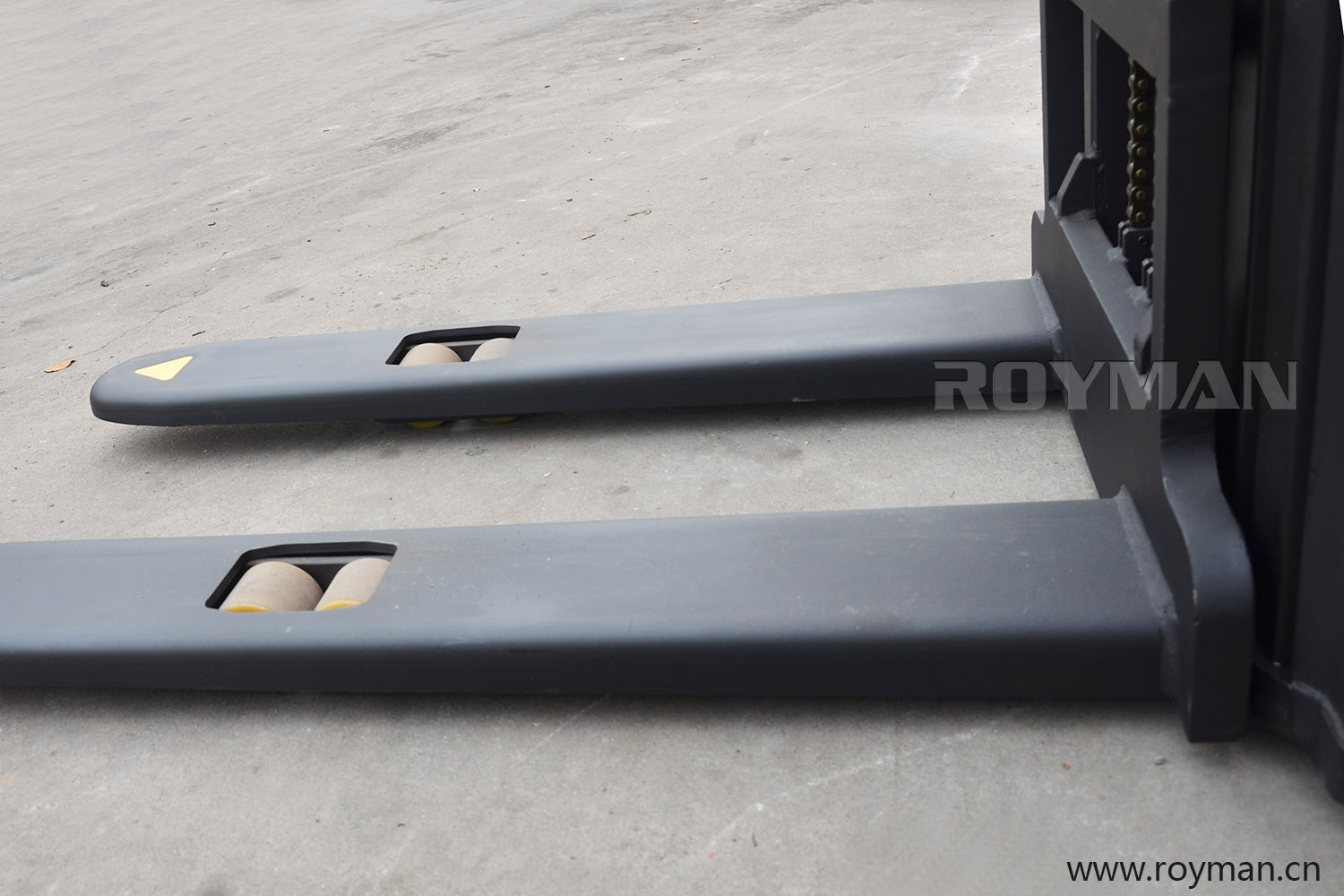

◆车架结构坚固耐用，确保货叉轻松处理重型货物。
◆计时器和电量表随时显示电量使用情况，方便通知操作者适时充电。

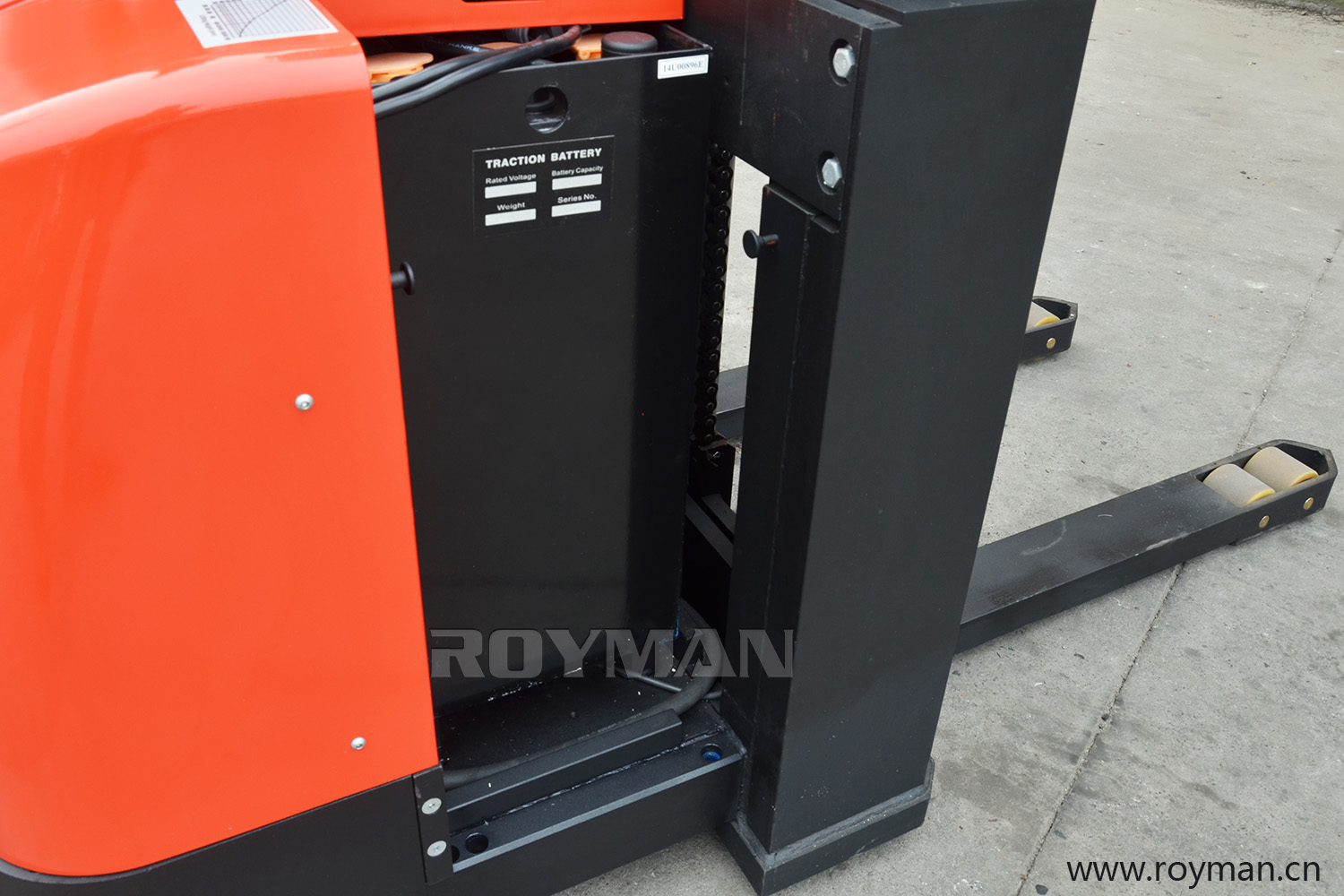

◆电瓶侧拉式设计，方便维修和更换，提高工作效率。
◆电瓶尺寸和容量可选范围广，方便用户根据实际需要选配。
◆手柄头设计符合人机工程学，操作舒适方便，控制按钮位置设计科学，方便左右手操作。
◆门架上装有电子限位开关，准确控制门架的最大起升高度，防止对起升电机造成损害。

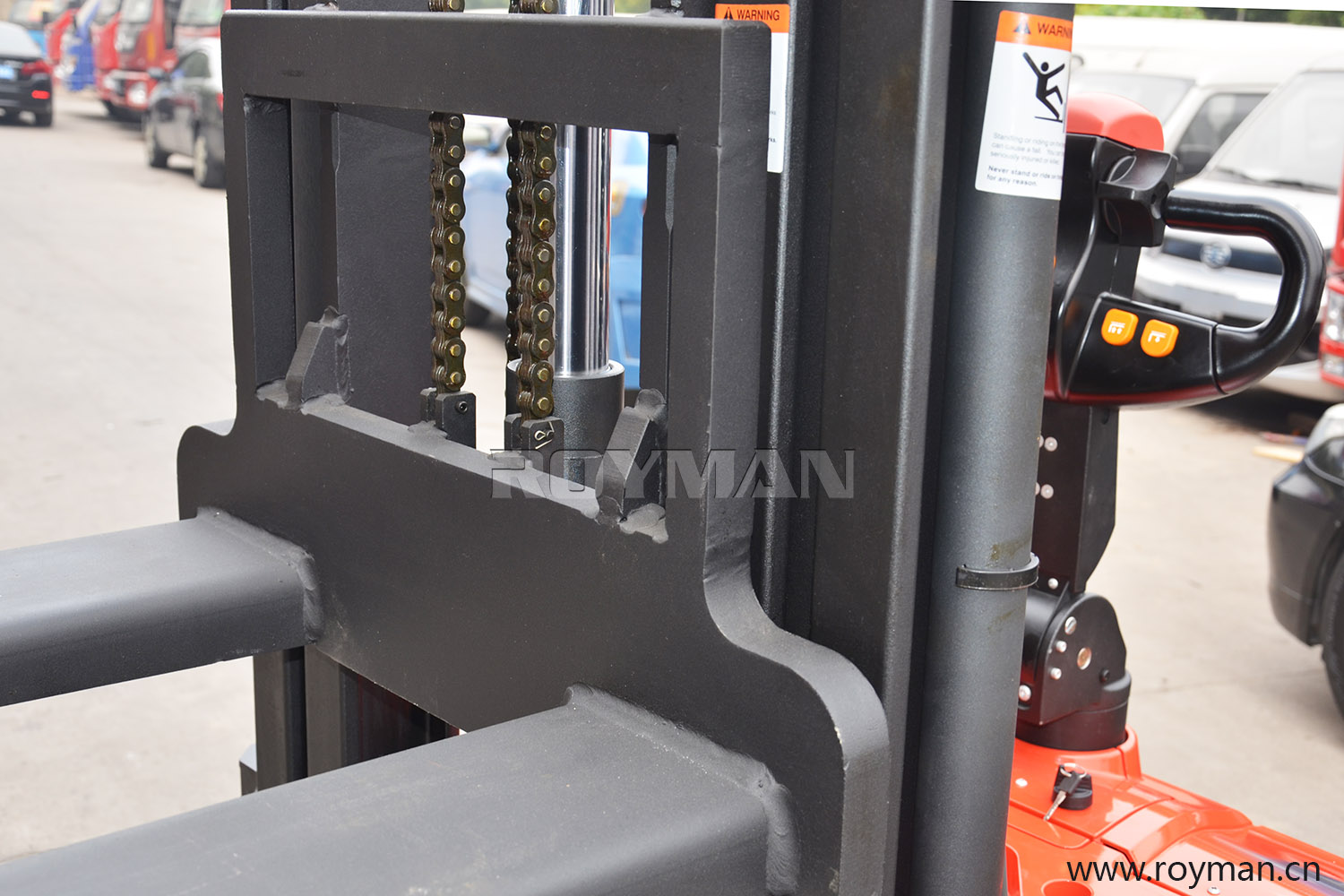

◆门架采用德国进口槽钢，结构坚固耐用，确保货叉的起升和下降稳定安全。
◆门架上装有安全网，保护操作者免受意外伤害。

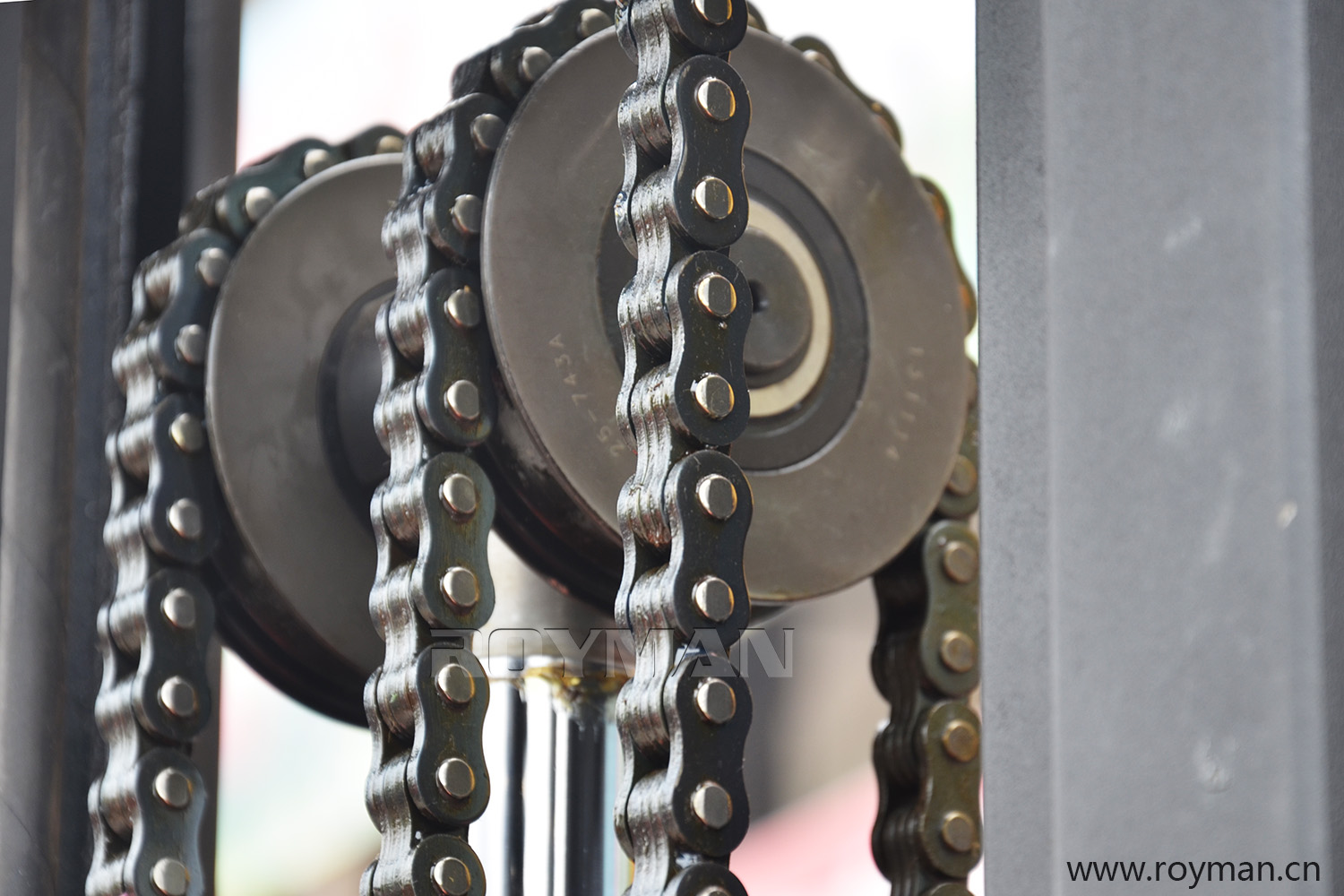

◆双油缸起升设计，避免摇晃，保证货物平稳上升。
◆紧急反向行驶功能，在向后行驶过程中，一旦操作者背后碰到物体，操作者会自然反应用身体撞击手柄反向按钮，车子立即紧急反向行驶，使操作者避免受到伤害。
| 产品货号 | CDD14-30 | CDD14-30s | CDD16-30 | CDD16-45s | CDD16-53s | ||
| 特性 | |||||||
| 1 | 类型 | 窄腿 | 窄腿 | ||||
| 2 | 门架类型 | 两级标准 | 两级全自由 | 两级标准 | 三级全自由 | ||
| 3 | 额定载重 | kg | 1400 | 1600 | |||
| 4 | 载荷中心距 | mm | 600 | 600 | |||
| 5 | 轴距 | mm | 1325 | 1325 | 1375 | ||
| 6 | 操作类型 | 步行式/乘驾式 | 步行式/乘驾式 | ||||
| 车轮 | |||||||

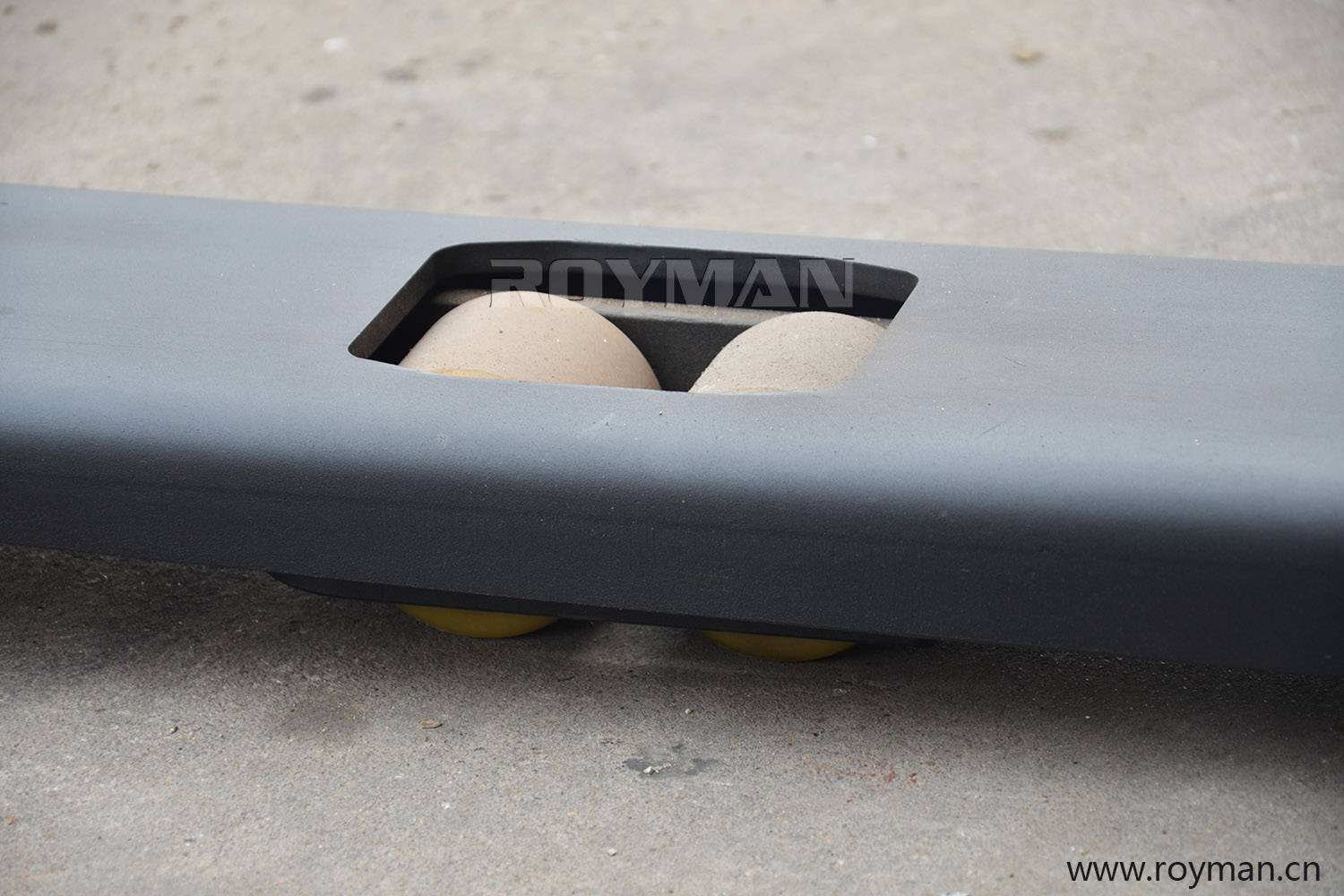

| 7 | 轮子类型(前/后) | PU | PU | ||||
| 8 | 轮子数量 | 驱动轮1/平衡轮2/承重轮4 | 驱动轮1/平衡轮2/承重轮4 | ||||
| 尺寸 | |||||||
| 9 | 标准门架起升高度 | mm | 3000 | 3000 | 4500 | 5300 | |
| 10 | 货叉最低高度 | mm | 85 | 85 | |||
| 11 | 标准货叉规格(长/宽/厚) | mm | 1150（1200）/185/55 | 1150（1200）/185/55 | |||
| 12 | 整车全长，踏板收起/放下 | mm | 2050/2470 | 2050/2470 | 2105/2525 | ||
| 13 | 车体宽度 | mm | 856 | 856 | 957 | ||
| 14 | 门架作业时整车最大高度 | mm | 3500 | 3500 | 5000 | 5800 | |
| 15 | 门架缩回时整车静态高度 | mm | 1980 | 2080 | 1980 | 2085 | 2520 |
| 16 | 最小转弯半径，踏板收起/放下 | mm | 1580/1990 | 1580/1990 | 1630/2040 | ||
| 17 | 最小直角堆垛通道宽度，踏板收起/放下（托盘800×1200，1200沿货叉放置） | mm | 2180/2580 | 2180/2580 | 2230/2625 | ||
| 18 | 最小直角堆垛通道宽度，踏板收起/放下（托盘1000×1200，1200沿货叉放置） | mm | 2210/2600 | 2210/2600 | 2260/2650 | ||
| 19 | 最小离地间隙 | mm | 30 | 30 | |||
| 性能 | |||||||
| 20 | 最大行驶速度，满载/空载 | km/h | 5~6 | ||||
| 21 | 最大起升速度，满载/空载 | mm/s | 130/230 | ||||
| 22 | 最大下降速度，满载/空载 | mm/s | 130/230 | ||||
| 23 | 爬坡度，满载/空载 | % | 5~7 | ||||
| 电气配置 | |||||||
| 24 | 电机 | KW | 驱动AC 1.5 / 起升DC 3 / 转向DC 0.15 | ||||
| 25 | 蓄电池电压 | V | 24 | ||||
| 26 | 蓄电池容量 | Ah | 280 | ||||
| 27 | 制动 | 电磁/再生 Electromagnetic / Regenerative | |||||
| 28 | 控制器型号 | CURTIS 1230 | |||||
| 重量 | |||||||
| 29 | 蓄电池重量 | kg | 235 | ||||
| 30 | 自重（包含蓄电池） | kg | 1204 | 1330 | 1240 | 1578 | 1610 |
| CDD14/16两级标准型门架(选配) | |||||
| 门架货号 | 货叉最大起升高度 | 最高点承载 | 门架缩回时整车高度 | 门架起升时整车最大高度 | |
| mm | kg | mm | mm | ||
| LB-14 | 1400 | 1400 | 1185 | 1900 | |
| LB-20 | 2000 | 1400 | 1535 | 2500 | |
| LB-25 | 2500 | 1400 | 1765 | 3000 | |
| LB-30 | 3000 | 1400 | 1980 | 3500 | |
| LB-33 | 3300 | 1200 | 2135 | 3800 | |
| LB-36 | 3600 | 1000 | 2335 | 4100 | |
| LB-40 | 4000 | 800 | 2500 | 4500 | |
| CDD14两级全自由型门架（选配） | |||||
| 门架货号 | 货叉最大起升高度 | 最高点承载 | 门架缩回时整车高度 | 门架起升时整车最大高度 | 自由提升高度 |
| mm | kg | mm | mm | mm | |
| LZ-25 | 2500 | 1400 | 1830 | 3000 | 1270 |
| LZ-30 | 3000 | 1200 | 2080 | 3500 | 1520 |
| LZ-33 | 3300 | 1000 | 2180 | 3800 | 1620 |
| CDD16三级全自由型门架（选配） | |||||
| 门架货号 | 货叉最大起升高度 | 最高点承载 | 门架缩回时整车高度 | 门架起升时整车最大高度 | 自由提升高度 |
| mm | kg | mm | mm | mm | |
| SZ-37 | 3700 | 1150 | 1800 | 4200 | 1335 |
| SZ-39 | 3900 | 1050 | 1900 | 4400 | 1448 |
| SZ-42 | 4200 | 900 | 1985 | 4700 | 1520 |
| SZ-45 | 4500 | 700 | 2085 | 5000 | 1620 |
| SZ-47 | 4700 | 600 | 2135 | 5200 | 1670 |
| SZ-50 | 5000 | 500 | 2235 | 5500 | 1770 |
| CDD16三级全自由型门架（选配） | |||||
| SZ-53 | 5300 | 400 | 2520 | 5800 | 2074 |
| SZ-55 | 5500 | 350 | 2590 | 6000 | 2134 |
| SZ-58 | 5800 | 300 | 2690 | 6300 | 2234 |
