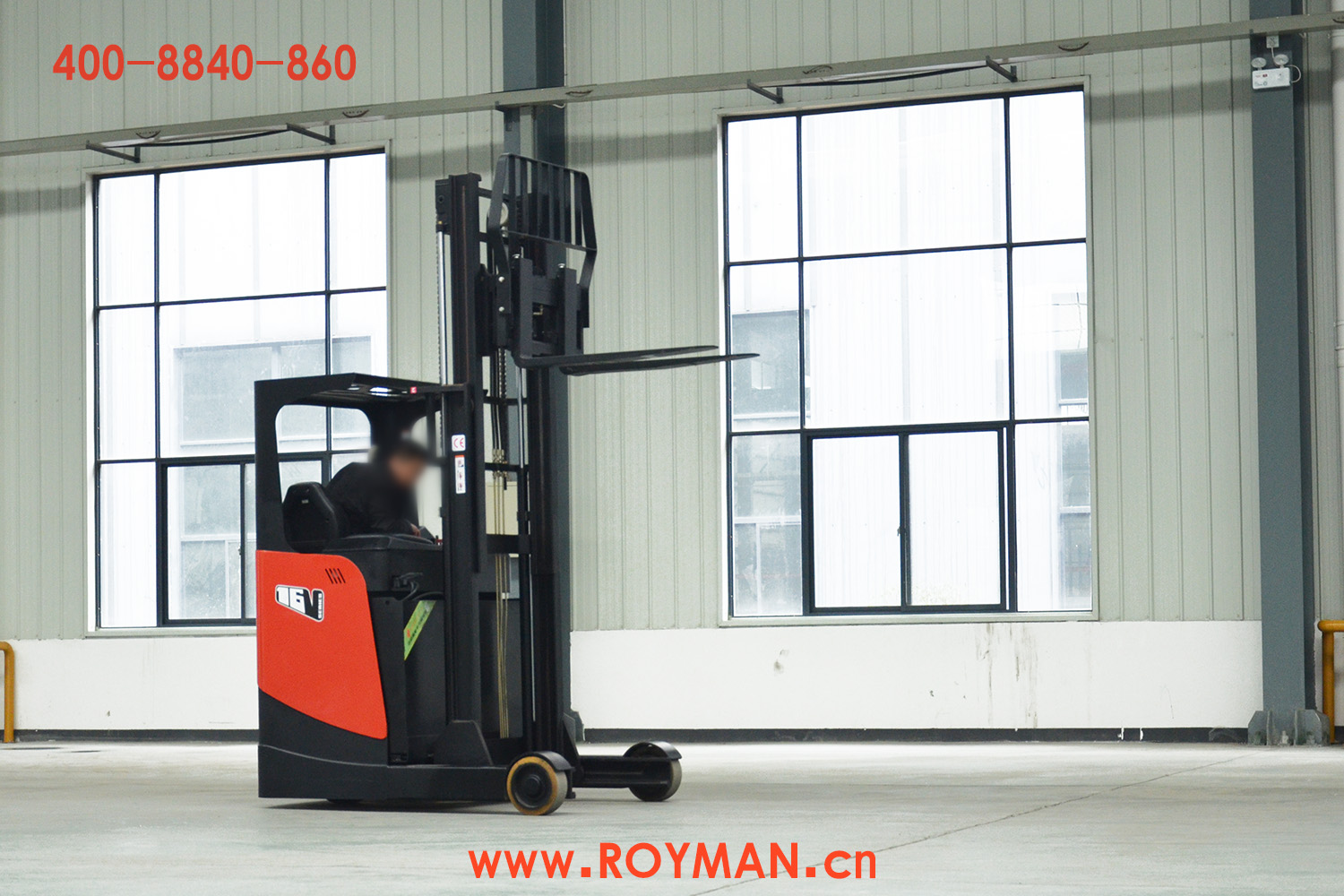

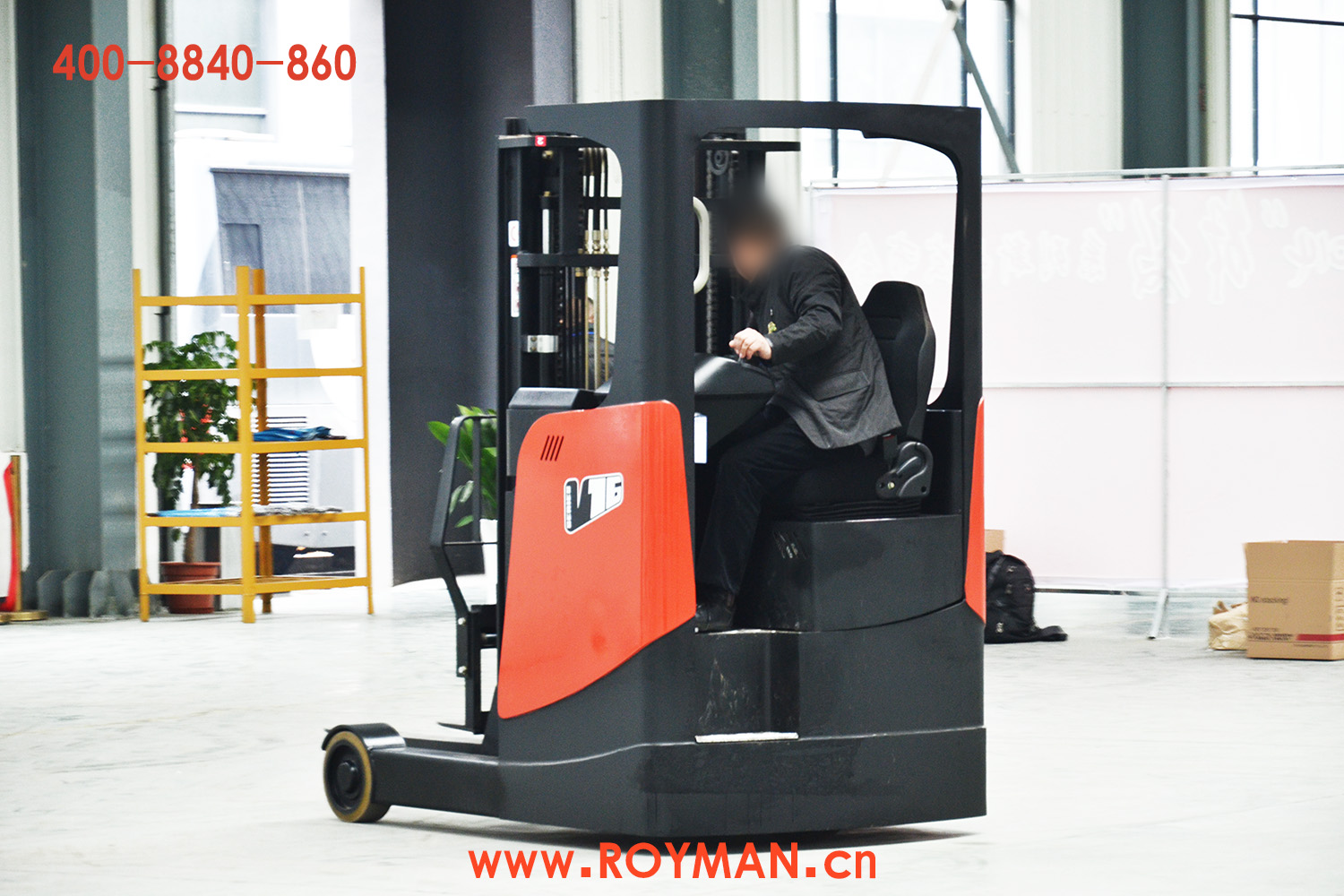

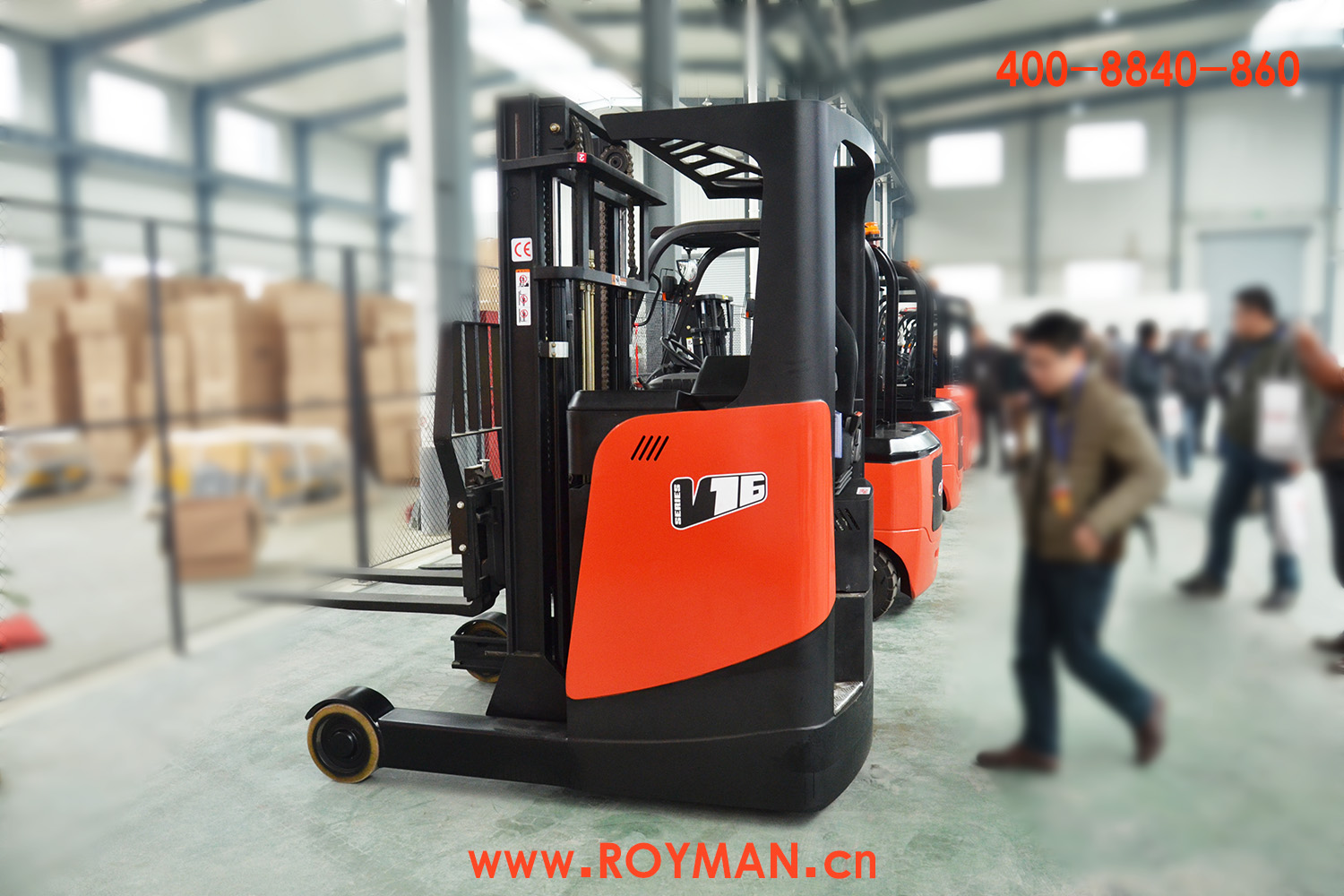

1.6T-2T座驾前移式电瓶叉车 座驾式方向盘操控迅捷舒适，运行效率最高的仓储叉车首选。
·最高可达11M的堆垛高度，满足高位货架高强度作业；
·欧美部套，性能卓越，质量可靠；
·人机设计，操纵舒适高效。
高性能、高可靠：
·德国全进口交流驱动系统，提供强劲动力；
·高强度立式变速箱，超长工作寿命；
·国际水准液压电机，经过多层检测测试的油缸及管路，保证了液压系统高可靠；
·质量可靠的美国AMP防水接插件及电器件，所有电线、电缆均有可靠的保护和固定，大大降低了电器故障；

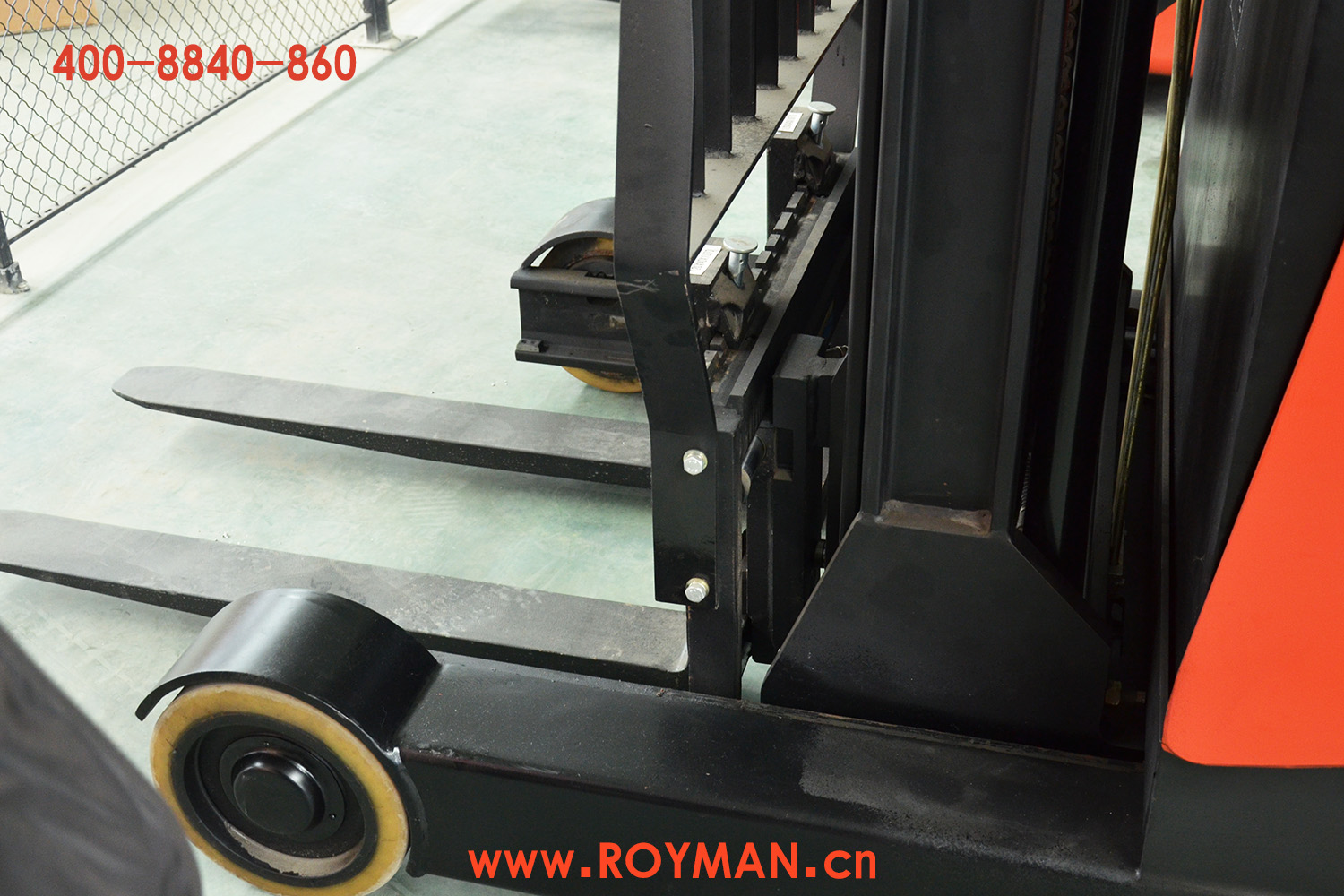

·超大高强度承载轮设计，确保整车稳定性；
·高效散热系统（支持长时间连续工作）；
·采用德国进口槽钢，经过有限元优化设计的高强度门架，经松达到11m起升高度。
更安全：
·液压系统防爆设计，即使油管爆裂，门架也不会快速下降，提高安全性；
·弯道自动减速功能，行驶更安全；
·紧急断电开关，在操作失控时可轻松切断所有电源，避免紧急事故；
·起升多重限位，堆垛更安全；
·防滑制动功能，使车子在失控或者斜坡行驶时，防止其下滑；
·全包围操作空间，作业更安全；
·双路监控电子转向，国际一流安全设计（电转向）。
易操作：
·充分考虑人机工程的操控台，各功能按钮方便轻松操作；

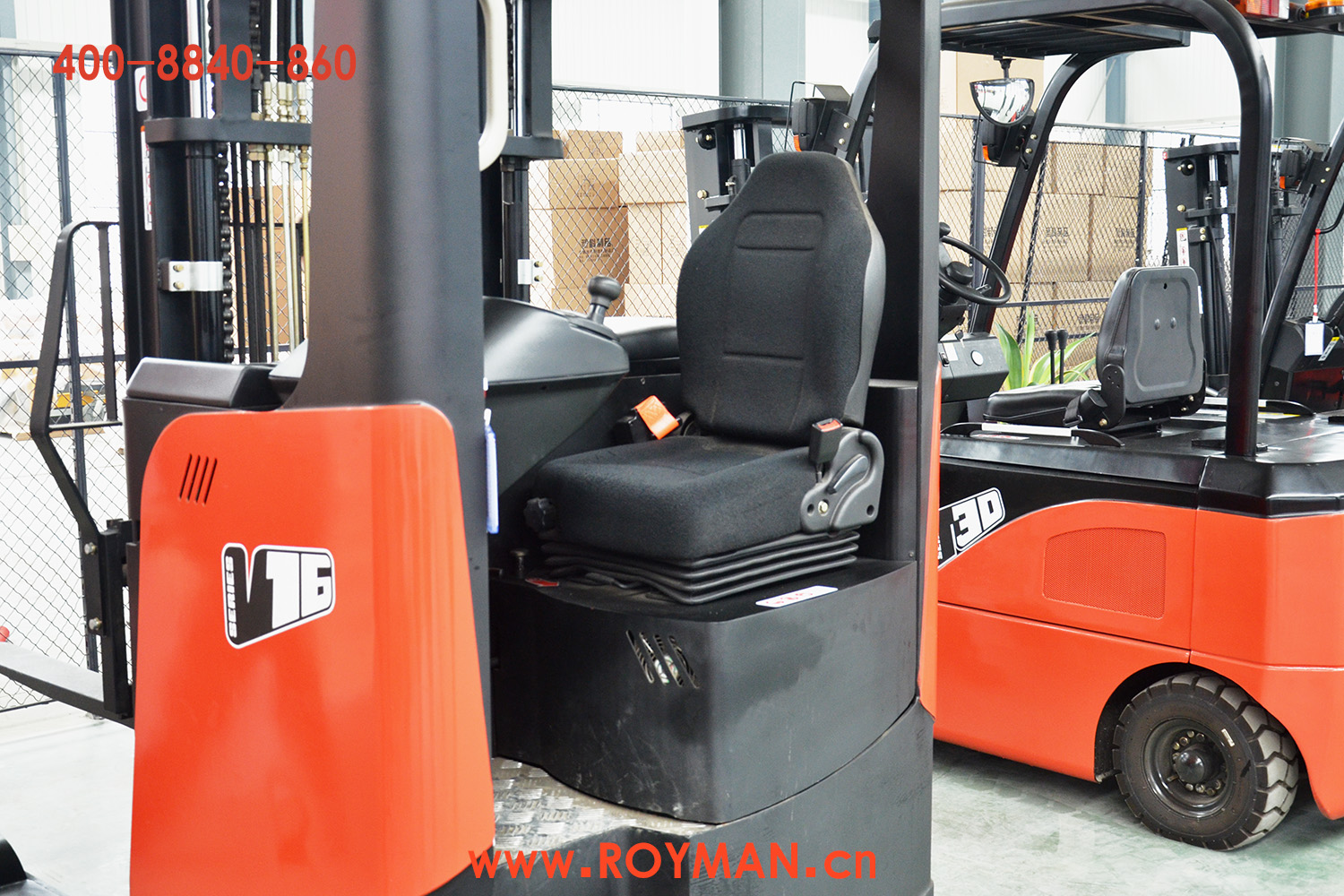

·宽敞的驾乘空间及悬浮座椅设计，驾驶更舒适；
·可调式方向柱，明显提高操控舒适性；
·高度显示，高度定位功能，操控更精准；
·紧凑设计，行驶灵活自如；
·一个动作即可完成电瓶拉取，轻松更换电瓶，方便连续作业；
·电子转向，操纵更轻便（电转向）。
便维护：
·AC电机，免于维护；
·可显示故障代码的仪表，大方便维修保养；
·180°以上大角度机罩开合，便于零部件的检测、维修及更换；

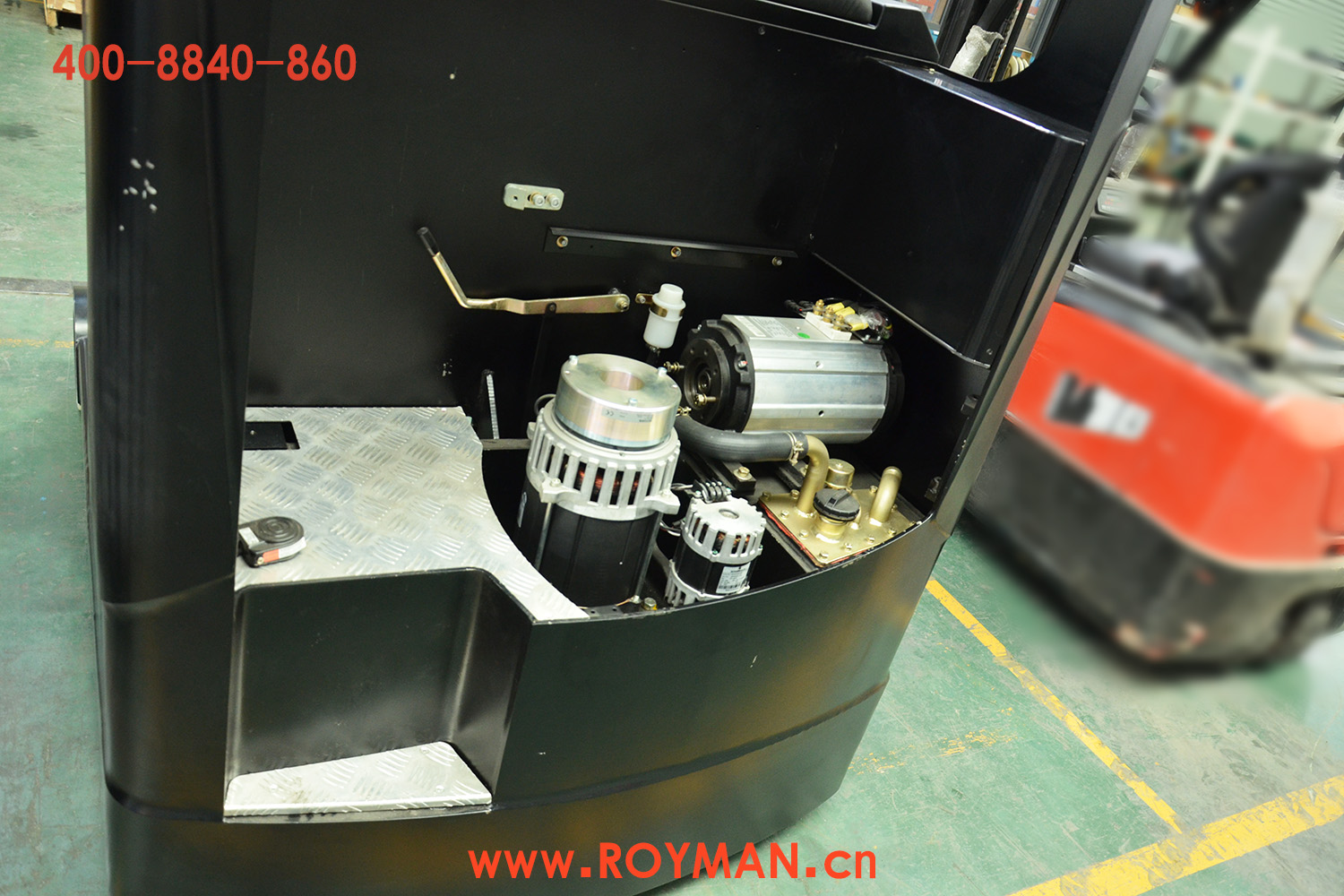

·直立式电机的使用，使电机、刹车等的检测、维修直接方便，维修性能大大好于横置式电机；
·控制器自我诊断系统；
·低电压自动保护，延长电瓶寿命。
|
|
座驾驾前移式电瓶叉车型号参数 |
CQD16RVF |
CQD16RV |
CQD20RVF |
CQD20RV |
|
特征 |
动力形式 |
|
|
蓄电池 |
|
驾乘方式 |
|
|
座驾式 |
|
额定载重量 |
Q |
kg |
1600 |
2000 |
|
载荷中心距 |
c |
mm |
600 |
|
轴距 |
y |
mm |
1454 |
1524 |
|
重量 |
自重 |
|
kg |
2940 |
2945 |
|
桥负荷，货叉前移 空载驱动端/承载端 |
|
|
1700/1310 |
|
桥负荷，货叉后移 空载驱动端/承载端 |
|
|
1990/1020 |
|
桥负荷，货叉前移 满载驱动端/承载端 |
|
kg |
820/3820 |
|
桥负荷，货叉后移 满载驱动端/承载端 |
|
kg |
1640/3000 |
|
轮胎 |
轮胎材料，驱动轮/承载轮 |
|
|
聚氨酯 |
|
底盘 |
驱动轮尺寸（直径×宽度） |
|
mm |
343×140 |
|
承载轮尺寸（直径×宽度） |
|
mm |
310×118 |
|
平衡轮尺寸（直径×宽度） |
|
mm |
/ |
|
驱动轮/承载轮 数量 （x=驱动轮） |
|
|
1/，2 |
|
前轮距，承载端 |
b10 |
mm |
1148 |
|
后轮距，驱动端 |
b11 |
mm |
0 |
|
尺寸 |
货叉架倾角（前/后） |
α/β |
° |
2~4 |
|
全高（门架收缩） |
h1 |
mm |
2130 |
|
自由起升高度（带挡货架） |
h2 |
mm |
120 |
|
额定起升高度 |
h3 |
mm |
3000 |
|
最大起升时整车高度 |
h4 |
mm |
4065 |
|
护顶架（驾驶舱）高度 |
h6 |
mm |
2210 |
|
座椅面/站台面高度 |
h7 |
mm |
1200 |
|
承载轮护板高度 |
h8 |
|
330 |
|
全长（最小） |
l1 |
mm |
2470 |
|
货叉端面至车尾长度 |
l2 |
mm |
1400 |
|
全宽（车身/支腿） |
b1/b2 |
mm |
1260/1270 |
|
货叉尺寸 |
s/e/l |
mm |
40/100/1070 |
40/120/1070 |
|
货叉架类型A,B |
|
mm |
A |
|
挡货架外宽 |
b3 |
mm |
990 |
|
货叉调节宽度 |
b5 |
mm |
200-770 |
240-740 |
|
支腿内宽 |
b4 |
mm |
915 |
|
前移距 |
l4 |
mm |
520 |
|
门架最小离地间隙 |
m1 |
mm |
70 |
|
车身最小离地间隙 |
m2 |
mm |
70 |
|
最小直角堆垛宽度（1000×1200托盘） |
Ast |
mm |
2827 |
2842 |
|
最小直角堆垛宽度（800×1200托盘） |
Ast |
mm |
2891 |
2893 |
|
转弯半径 |
Wa |
mm |
1705 |
1770 |
|
车身长度（不含货叉） |
l7 |
mm |
1865 |
1935 |
|
性能 |
行驶速度，满载/空载 |
|
km/h |
10~11 |
9/9.5 |
|
参数 |
起升速度，满载/空载 |
|
m/s |
0.34/0.45 |
0.28/0.42 |
|
下降速度，满载/空载 |
|
m/s |
0.31/0.33 |
0.3/0.33 |
|
前移速度，满载/空载 |
|
m/s |
0.9/0.9 |
|
最大爬坡度，满载/空载 |
|
% |
10~15 |
|
行车制动类型 |
|
|
电磁，液压 |
|
驻车制动类型 |
|
|
电磁 |
|
电机 |
驱动电机额定功率 S2 60分钟 |
|
kW |
6.4 |
|
动力 |
起升电机额定功率 S3 15% |
|
kW |
11 |
13 |
|
单元 |
电瓶电压/标称容量K5 |
|
V/Ah |
48/500 |
|
电瓶重量 |
|
kg |
925 |
|
电瓶允许最大尺寸 |
|
mm |
1220×355×778 |
1220×427×778 |
|
其他 |
噪音等级 |
|
dB (A) |
75 |
|
驱动控制类型 |
|
|
交流 |
|
转向类型 |
|
|
电子 |
